ساخت ماسه شور 9 متری جک دار
برای خطوط شستوشو و فرآوری شن و ماسه، گزینهای مناسب برای مجموعههایی است که به دستگاهی مقاوم، قابل استفاده در ظرفیتهای صنعتی و مجهز به سیستم جک برای مدیریت بهتر شرایط بهرهبرداری نیاز دارند. ماسه شورهای حلزونی معمولاً با طولهای مختلف از جمله 7 و 9 متر و عرضهای گوناگون ساخته میشوند و ظرفیت آنها به عواملی مانند طول و قطر مارپیچ، سرعت دوران، حجم حوضچه و میزان خوراک بستگی دارد.
مدل 9 متری فضای بیشتری برای حرکت و شستوشوی مصالح در اختیار قرار میدهد. همچنین استفاده از جک در ساختار دستگاه میتواند برای تنظیم، دسترسی بهتر به بخشهای مختلف و انجام عملیات تعمیر و نگهداری کاربرد داشته باشد. انتخاب مشخصات فنی باید بر اساس نوع مصالح، ظرفیت خط و میزان آلودگی موجود در ماسه انجام شود.

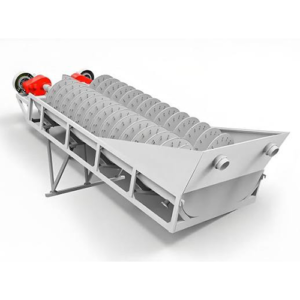

ساختار ماسه شور 9 متری جک دار
این دستگاه از مجموعهای از قطعات مکانیکی تشکیل میشود که هرکدام نقش مشخصی در انتقال و شستوشوی مصالح دارند. بدنه یا حوضچه، محور مرکزی، پرههای حلزونی، یاتاقانها، گیربکس، الکتروموتور، شاسی و سیستم جک از بخشهای اصلی هستند.
بدنه باید استحکام مناسبی داشته باشد؛ زیرا بهصورت مداوم در معرض وزن مصالح، آب و سایش ناشی از حرکت مواد قرار میگیرد. در برخی مشخصات فنی منتشرشده برای مدلهای 9 متری، استفاده از ورقهای مقاوم برای دیواره و کف، محور مرکزی با ضخامت بالا و پرههای متعدد در نظر گرفته شده است.
محور حلزونی نیز یکی از مهمترین اجزای دستگاه است. پرههای نصبشده روی محور با چرخش خود، ماسه را در طول حوضچه حرکت میدهند و شرایط لازم برای تماس مواد با آب و جدا شدن ناخالصیها را ایجاد میکنند.
عملکرد ماسه شور 9 متری
مواد اولیه به همراه آب وارد حوضچه دستگاه میشوند. پس از ورود خوراک، محور حلزونی شروع به چرخش میکند و مصالح را در مسیر دستگاه به سمت قسمت خروجی هدایت میکند.
در طول حرکت، ماسه با آب تماس پیدا میکند و بخشی از گلولای، خاک و ذرات ناخواسته از دانهها جدا میشوند. آب آلوده و ناخالصیهای جداشده نیز از مسیر مخصوص تخلیه میشوند. این مکانیزم یکی از روشهای رایج برای شستوشوی ماسه در خطوط فرآوری است.
طول 9 متری باعث میشود مواد مسیر نسبتاً طولانیتری را در داخل حوضچه طی کنند. با این حال، کیفیت شستوشو تنها به طول دستگاه وابسته نیست و قطر مارپیچ، سرعت دوران، میزان آب و حجم خوراک نیز تأثیر قابل توجهی دارند.
نقش جک در ساخت دستگاه
سیستم جک یکی از ویژگیهای مهم این مدل محسوب میشود. طراحی جکدار میتواند دسترسی به بخشهای مختلف دستگاه را برای برخی عملیات سرویس، تنظیم و تعمیر آسانتر کند.
در زمان ساخت، محل قرارگیری جک باید با توجه به وزن دستگاه، نحوه نصب، مرکز ثقل و شرایط بهرهبرداری تعیین شود. جک و متعلقات آن نیز باید ظرفیت کافی برای تحمل بارهای ایجادشده داشته باشند.
استفاده از این سیستم میتواند عملیات مربوط به بازدید بخشهای داخلی و انجام برخی تعمیرات را سادهتر کند. البته عملکرد مناسب آن به کیفیت ساخت، نوع جک و نحوه نصب وابسته است.
کاربرد
ماسه شور 9 متری جک دار در کارخانههای تولید شن و ماسه، معادن و واحدهای فرآوری مصالح کاربرد دارد. این دستگاه برای شستوشوی ماسه و کاهش میزان خاک و گل موجود در مواد مورد استفاده قرار میگیرد.
در یک مدار معمولی، مصالح پس از خردایش و دانهبندی وارد بخش شستوشو میشوند. ماسه شور در این قسمت مواد را همراه با آب دریافت میکند و پس از طی مسیر شستوشو، ماسه پاکسازیشده را به مرحله بعدی انتقال میدهد.
ماسه شورهای حلزونی در طولهای مختلف از جمله 6، 7 و 9 متر و عرضهایی تا حدود 140 سانتیمتر تولید میشوند. ظرفیت دستگاه نیز بر اساس طراحی و شرایط کاری تغییر میکند.
مزایای ساخت مدل 9 متری
یکی از مزایای مدل 9 متری، فراهم کردن مسیر مناسب برای حرکت مصالح در داخل حوضچه است. این ویژگی در خطوطی که به فرآیند شستوشوی مداوم نیاز دارند، اهمیت دارد.
ساخت سفارشی نیز این امکان را فراهم میکند که مشخصات دستگاه متناسب با شرایط خط انتخاب شود. طول، عرض، قطر مارپیچ، تعداد پرهها، نوع گیربکس، توان موتور و جنس بدنه میتوانند بر اساس ظرفیت موردنظر تعیین شوند.
برای نمونه، در برخی مدلهای 9 متری از موتور 18.5 کیلووات و گیربکس PM500 استفاده شده است؛ با این حال مشخصات دقیق هر دستگاه باید بر اساس طراحی سازنده و نیاز پروژه تعیین شود.
اهمیت محور و پرههای حلزونی
محور و پرههای حلزونی بهصورت مستقیم با مصالح تماس دارند و به همین دلیل در معرض سایش قرار میگیرند. اگر مواد ورودی خاصیت سایندگی بالایی داشته باشند، استفاده از قطعات مقاوم اهمیت بیشتری پیدا میکند.
پرهها باید بهصورت منظم بررسی شوند. کاهش ضخامت، تغییر شکل یا آسیبدیدگی آنها میتواند توان انتقال مصالح را کاهش دهد.
همچنین تراز بودن محور اهمیت زیادی دارد. تابداشتگی یا نصب نامناسب میتواند باعث ایجاد لرزش و فشار اضافی روی یاتاقانها شود.
انتخاب موتور و گیربکس
موتور و گیربکس وظیفه تأمین نیروی لازم برای چرخش محور را بر عهده دارند. توان موتور باید با طول دستگاه، قطر مارپیچ، میزان خوراک و وزن مصالح هماهنگ باشد.
گیربکس نیز باید توان انتقال گشتاور موردنیاز را داشته باشد. انتخاب مجموعه انتقال قدرت نامتناسب میتواند باعث افزایش فشار کاری، کاهش راندمان و بالا رفتن احتمال خرابی شود.
در طراحی صنعتی، علاوه بر توان موتور، دور خروجی گیربکس نیز اهمیت دارد؛ زیرا سرعت چرخش مارپیچ روی مدت زمان حضور مواد در حوضچه و کیفیت شستوشو تأثیر میگذارد.
نگهداری ماسه شور 9 متری
سرویس منظم میتواند عمر کاری دستگاه را افزایش دهد. یاتاقانها باید از نظر دما، صدا، لقی و وضعیت روانکاری بررسی شوند.
پرههای حلزونی و محور نیز باید بهصورت دورهای کنترل شوند. هرگونه سایش شدید یا تغییر شکل باید در سریعترین زمان بررسی شود.
گیربکس و موتور نیز به سرویس دورهای نیاز دارند. کنترل روغن گیربکس، اتصالات و سیستم انتقال نیرو میتواند از خرابیهای ناگهانی جلوگیری کند.
سیستم جک نیز باید از نظر سلامت مکانیکی و عملکرد صحیح بررسی شود. هرگونه نشتی یا ضعف در عملکرد جک میتواند ایمنی عملیات سرویس را تحت تأثیر قرار دهد.
ظرفیت و کیفیت شستوشو
ظرفیت واقعی ماسه شور 9 متری به عوامل مختلفی وابسته است. قطر حلزونی، سرعت چرخش، طول مارپیچ، حجم حوضچه و مقدار خوراک از عوامل مؤثر بر ظرفیت دستگاه هستند.
نوع مصالح نیز اهمیت زیادی دارد. ماسهای که میزان زیادی خاک و گل دارد، ممکن است به شرایط شستوشوی متفاوتی نسبت به مصالح کمآلودگی نیاز داشته باشد.
میزان آب ورودی نیز باید کنترل شود. کمبود آب میتواند کیفیت پاکسازی را کاهش دهد و مصرف بیش از حد نیز هزینههای عملیاتی و مدیریت پساب را افزایش میدهد.
قیمت ساخت ماسه شور 9 متری جک دار
قیمت ساخت ماسه شور 9 متری جک دار به عواملی مانند ضخامت ورق، ابعاد حوضچه، جنس محور، تعداد و جنس پرهها، نوع یاتاقان، موتور، گیربکس، سیستم جک و کیفیت شاسی بستگی دارد.
ساخت سنگین با استفاده از ورقهای ضخیمتر و قطعات مقاومتر میتواند هزینه اولیه را افزایش دهد، اما در مقابل، برای محیطهای دارای سایش بالا گزینه مناسبتری خواهد بود.
هنگام مقایسه قیمت، بهتر است کیفیت قطعات، توان موتور، نوع گیربکس، میزان مقاومت در برابر سایش و هزینه تعمیرات آینده نیز بررسی شود.
انتخاب ماسه شور مناسب برای خط
انتخاب مدل مناسب باید بر اساس ظرفیت واقعی خط تولید انجام شود. اگر میزان خوراک بیش از ظرفیت طراحی دستگاه باشد، کیفیت شستوشو کاهش پیدا میکند و فشار بیشتری به مجموعه وارد میشود.
هماهنگی ماسه شور با سرند، فیدر و نوار نقاله نیز اهمیت زیادی دارد. ظرفیت تجهیزات قبل و بعد باید با توان دستگاه شستوشو هماهنگ باشد تا جریان مصالح بدون ایجاد گلوگاه ادامه پیدا کند.
در مجموع، ساخت ماسه شور 9 متری جک دار میتواند برای خطوط شستوشوی شن و ماسه که به دستگاهی با مسیر شستوشوی طولانی و ساختار قابل سرویس نیاز دارند، انتخاب مناسبی باشد. طراحی دقیق بدنه، محور، پرهها، سیستم انتقال نیرو و جک، در کنار انتخاب ظرفیت متناسب با خط، نقش مهمی در عملکرد پایدار دستگاه دارد. همچنین سرویس منظم قطعات متحرک و کنترل میزان سایش میتواند به افزایش عمر کاری و کاهش توقفهای ناخواسته کمک کند.
