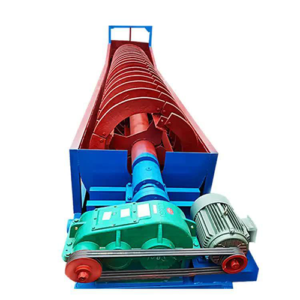

ماسه شور حلزونی
یکی از تجهیزات پرکاربرد در خطوط شستوشو و فرآوری شن و ماسه است که برای پاکسازی مصالح و جدا کردن گلولای، خاک و ناخالصیهای چسبیده به دانهها مورد استفاده قرار میگیرد. این دستگاه با استفاده از حرکت حلزونی و جریان آب، مصالح را در مسیر مشخص جابهجا میکند و همزمان فرآیند شستوشو را انجام میدهد. استفاده از ماسه شور حلزونی میتواند کیفیت ماسه تولیدی را افزایش داده و آن را برای استفاده در مراحل مختلف ساختوساز و فرآوری آماده کند.
این تجهیز معمولاً در بخش شستوشوی خطوط تولید قرار میگیرد و میتواند پس از عملیات خردایش و دانهبندی مورد استفاده قرار گیرد. ساختار مقاوم، عملکرد پیوسته و امکان هماهنگی با سایر تجهیزات باعث شده است ماسه شور حلزونی در بسیاری از واحدهای تولید مصالح کاربرد داشته باشد.

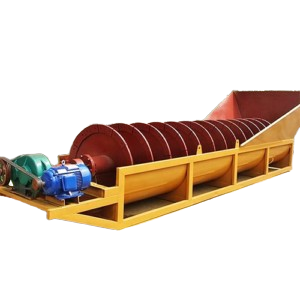

ساختار ماسه شور حلزونی
ماسه شور حلزونی از بخشهای مختلفی تشکیل شده که برای انتقال و شستوشوی مصالح با یکدیگر همکاری میکنند. بدنه یا حوضچه شستوشو، محور حلزونی، پرهها، یاتاقانها، موتور، گیربکس، شاسی و سیستم ورودی و خروجی آب از اجزای اصلی دستگاه هستند.
محور حلزونی در امتداد محفظه قرار میگیرد و با چرخش خود، مصالح را در مسیر دستگاه به حرکت درمیآورد. پرههای مارپیچی نیز وظیفه انتقال مواد را بر عهده دارند.
بدنه باید مقاومت مناسبی در برابر رطوبت و سایش داشته باشد؛ زیرا دستگاه بهطور مداوم با آب و ذرات معدنی در تماس است. همچنین کیفیت یاتاقانها و سیستم انتقال قدرت روی عملکرد مداوم مجموعه تأثیر زیادی دارد.
عملکرد ماسه شور حلزونی
ماسه و مصالح کثیف از قسمت ورودی وارد حوضچه دستگاه میشوند. همزمان آب به محفظه شستوشو وارد میشود و محور حلزونی شروع به چرخش میکند.
حرکت مارپیچی پرهها باعث جابهجایی مصالح در طول حوضچه میشود. در همین زمان، تماس مداوم ماسه با آب موجب جدا شدن بخشی از گل، خاک و ذرات ریز ناخواسته از سطح دانهها میشود.
مصالح شستهشده به سمت قسمت خروجی هدایت میشوند و آب آلوده به همراه ناخالصیهای جداشده از مسیر مربوطه خارج میشود. سرعت چرخش محور و میزان آب ورودی باید متناسب با نوع خوراک و ظرفیت دستگاه تنظیم شوند.
کاربرد ماسه شور حلزونی
ماسه شور حلزونی در معادن، کارخانههای تولید شن و ماسه، واحدهای فرآوری مواد معدنی و پروژههای تولید مصالح ساختمانی کاربرد دارد. این دستگاه بهخصوص برای شستوشوی ماسه و مواد دانهریز مورد استفاده قرار میگیرد.
در یک خط تولید، مواد پس از خردایش و سرند شدن میتوانند وارد بخش شستوشو شوند. ماسه شور با کاهش میزان خاک و ناخالصی، مصالح را برای استفاده در مراحل بعدی آماده میکند.
این دستگاه همچنین میتواند در مدارهایی که کیفیت ماسه اهمیت زیادی دارد، نقش مؤثری داشته باشد. انتخاب ظرفیت مناسب بر اساس میزان خوراک، به حفظ عملکرد پایدار خط کمک میکند.
مزایای ماسه شور حلزونی
یکی از مهمترین مزایای ماسه شور حلزونی، عملکرد پیوسته آن در فرآیند شستوشوی مصالح است. حرکت حلزونی باعث انتقال همزمان مواد در حین شستوشو میشود و امکان استفاده از دستگاه در خطوط تولید مداوم را فراهم میکند.
ساختار نسبتاً ساده این تجهیز نیز سرویس و نگهداری بخشهای اصلی را آسانتر میکند. محور، پرهها، یاتاقانها و سیستم انتقال قدرت را میتوان در فواصل مشخص بررسی و در صورت نیاز تعمیر کرد.
از دیگر مزایای این دستگاه میتوان به قابلیت هماهنگی با سرند و نوار نقاله، امکان استفاده در مدارهای مختلف شستوشو و مناسب بودن برای پاکسازی ماسه از خاک و ذرات ناخواسته اشاره کرد.
عوامل مؤثر بر کیفیت شستوشو
عملکرد ماسه شور حلزونی به عوامل مختلفی وابسته است. میزان آلودگی مصالح، مقدار آب ورودی، سرعت چرخش محور و حجم خوراک از مهمترین موارد هستند.
اگر میزان آب کافی نباشد، جداسازی گل و خاک به شکل مطلوب انجام نمیشود. از طرف دیگر، مصرف بیش از اندازه آب میتواند هزینههای عملیاتی را افزایش دهد.
سرعت حرکت محور نیز باید متناسب با شرایط خوراک باشد. حرکت بیش از حد سریع ممکن است زمان تماس مواد با آب را کاهش دهد، در حالی که سرعت نامناسب میتواند ظرفیت انتقال مصالح را تحت تأثیر قرار دهد.
نوع و اندازه دانهها نیز باید در زمان انتخاب مدل مناسب مورد توجه قرار گیرد.
اهمیت محور و پرههای حلزونی
محور و پرههای حلزونی در این دستگاه تحت تماس مداوم با مصالح قرار دارند و به همین دلیل در معرض سایش هستند. استفاده از متریال مقاوم میتواند عمر کاری این قطعات را افزایش دهد.
فرسودگی پرهها ممکن است باعث کاهش توان انتقال مواد و تغییر عملکرد دستگاه شود. به همین دلیل، وضعیت پرهها باید بهصورت دورهای بررسی شود.
سلامت محور نیز اهمیت زیادی دارد. تابداشتگی یا آسیب به شفت میتواند باعث ایجاد لرزش و فشار اضافی روی یاتاقانها شود.
نگهداری ماسه شور حلزونی
بازرسی منظم ماسه شور حلزونی میتواند از خرابیهای جدی جلوگیری کند. یاتاقانها باید از نظر صدا، دما و روانکاری بررسی شوند. افزایش دمای غیرعادی ممکن است نشانه وجود مشکل در سیستم باشد.
محور و پرههای حلزونی نیز باید از نظر میزان سایش کنترل شوند. اگر ضخامت پرهها بیش از حد کاهش پیدا کند، انتقال مصالح با افت مواجه خواهد شد.
گیربکس و موتور باید مطابق برنامه سرویس شوند. کنترل روغن گیربکس و بررسی وضعیت تسمهها یا کوپلینگ نیز اهمیت زیادی دارد.
بدنه دستگاه و مسیرهای ورود و خروج آب باید مرتب تمیز شوند تا تجمع مصالح یا گل باعث کاهش راندمان نشود.
قیمت ماسه شور حلزونی
قیمت ماسه شور حلزونی به عواملی مانند طول و قطر دستگاه، ظرفیت تولید، جنس بدنه، نوع محور و پرهها، مشخصات موتور و گیربکس و کیفیت یاتاقانها بستگی دارد.
برای خطوطی با خوراک زیاد، استفاده از دستگاه با ابعاد و ظرفیت بالاتر ضروری است. در مقابل، انتخاب دستگاه بزرگتر از نیاز واقعی میتواند هزینه خرید و بهرهبرداری را افزایش دهد.
هنگام خرید بهتر است علاوه بر قیمت اولیه، کیفیت قطعات مصرفی، میزان مقاومت در برابر سایش، مصرف آب و هزینه سرویسهای دورهای نیز بررسی شود.
انتخاب ماسه شور مناسب
برای انتخاب ماسه شور حلزونی باید نوع مصالح، میزان خاک و گل موجود در خوراک، ظرفیت تولید و اندازه دانهها مشخص شود. میزان آب قابل دسترس نیز یکی از عوامل مهم در طراحی بخش شستوشو است.
ظرفیت ماسه شور باید با تجهیزات قبل و بعد از آن هماهنگ باشد. سرند، فیدر و نوار نقاله باید توانایی انتقال حجم مواد متناسب با ظرفیت دستگاه را داشته باشند.
فضای نصب، مسیر تخلیه آب آلوده و دسترسی مناسب برای تعمیرات نیز باید پیش از اجرای پروژه بررسی شوند.
نقش ماسه شور در خطوط تولید
ماسه شور حلزونی میتواند در بخش شستوشوی یک خط تولید شن و ماسه قرار بگیرد و کیفیت مصالح را بهبود دهد. حذف خاک و گل از سطح دانهها باعث میشود ماسه برای کاربردهای مختلف شرایط مناسبتری داشته باشد.
هماهنگی میان سنگشکن، سرند، ماسه شور و تجهیزات انتقال باعث ایجاد جریان منظم مصالح در خط میشود. همچنین کنترل میزان خوراک و آب ورودی به دستگاه میتواند کیفیت فرآیند شستوشو را حفظ کند.
در مجموع، ماسه شور حلزونی برای واحدهایی که به شستوشوی پیوسته و انتقال همزمان ماسه نیاز دارند، تجهیزی کاربردی محسوب میشود. انتخاب ظرفیت مناسب، استفاده از قطعات مقاوم و اجرای برنامه منظم نگهداری میتواند موجب افزایش عمر دستگاه، کاهش استهلاک و پایداری بیشتر خط تولید شود.
