سنگ شکن مدار بسته
یکی از سیستمهای کاربردی در خطوط خردایش و فرآوری مواد معدنی است که با ترکیب سنگ شکن، سرند و مسیر برگشت، امکان دستیابی به دانهبندی دقیقتر را فراهم میکند. در این ساختار، مواد پس از کاهش ابعاد وارد بخش جداسازی میشوند. ذراتی که اندازه مناسبی دارند از خط تولید خارج میشوند و قطعات درشتتر دوباره به مرحله خردایش برمیگردند.
این چرخه باعث میشود محصول نهایی از نظر اندازه یکنواختتر باشد. به همین دلیل، چنین مداری در معادن سنگ، کارخانههای تولید شن و ماسه و واحدهای فرآوری مواد معدنی کاربرد قابل توجهی دارد. البته انتخاب تجهیزات باید بر اساس جنس خوراک، ظرفیت موردنیاز و مشخصات محصول نهایی انجام شود.
عملکرد مدار بسته
فرآیند با انتقال خوراک توسط فیدر آغاز میشود. این دستگاه، سنگ و مواد معدنی را با سرعتی کنترلشده به سنگ شکن میرساند. در محفظه خردایش، ابعاد قطعات با استفاده از نیروی فشاری یا ضربهای کاهش پیدا میکند.
پس از این مرحله، مواد خردشده توسط نوار نقاله به سرند منتقل میشوند. سطح مشبک این تجهیز، خوراک را بر اساس اندازه جدا میکند. ذراتی که به محدوده تعیینشده رسیدهاند، مسیر خروجی محصول را در پیش میگیرند.
در مقابل، قطعاتی که هنوز بیش از اندازه بزرگ هستند، از طریق نوار برگشتی دوباره به سنگ شکن میرسند.
اجزای اصلی سیستم
سنگ شکن
سنگ شکن قلب این مجموعه محسوب میشود و وظیفه کاهش ابعاد خوراک را بر عهده دارد. نوع دستگاه با توجه به مرحله خردایش، سختی سنگ و ظرفیت خط انتخاب میشود.
برای مثال، فکی بیشتر در بخش اولیه کاربرد دارد، در حالی که هیدروکن و کوبیت میتوانند در مراحل بعدی مورد استفاده قرار بگیرند.
سرند
سرند وظیفه تفکیک محصول را بر عهده دارد. اندازه چشمههای توری مشخص میکند چه ذراتی از سطح آن عبور کنند و کدام بخش به مسیر برگشت هدایت شود.
در صورت نیاز به چند نوع محصول، مدلهای دو یا سه طبقه امکان جداسازی همزمان چند محدوده دانهبندی را فراهم میکنند.
فیدر
فیدر جریان ورود مواد را کنترل میکند. تغذیه یکنواخت مانع وارد شدن حجم ناگهانی سنگ به محفظه شده و شرایط کاری پایدارتری ایجاد میکند.
ظرفیت این بخش باید با توان خردایش دستگاه اصلی هماهنگ باشد.
نوار نقاله
نوار نقاله، مواد را میان بخشهای مختلف جابهجا میکند.
تفاوت مدار بسته و مدار باز
در مدار باز، مواد پس از خروج از سنگ شکن معمولاً مستقیماً وارد مرحله بعدی میشوند و کنترل مجدد اندازه روی آنها انجام نمیشود. در نتیجه ممکن است بخشی از محصول دارای ذرات بزرگتر از محدوده موردنظر باشد.
اما در مدار بسته، سرند نقش کنترلکننده اندازه را دارد. محصول مناسب از خط خارج میشود و قطعات بزرگتر دوباره خرد میشوند.
بنابراین اگر یکنواختی دانهبندی اهمیت داشته باشد، این ساختار میتواند انتخاب مناسبتری باشد. در مقابل، برای پروژههایی که دقت اندازه محصول اهمیت کمتری دارد، مدار باز نیز میتواند پاسخگوی نیاز باشد.
هیدروکن در مدار بسته
هیدروکن یکی از دستگاههایی است که در مدارهای بسته کاربرد زیادی دارد. این تجهیز معمولاً در مراحل ثانویه یا ثالثیه قرار میگیرد و با اعمال فشار میان منتل و کانکیو، سنگ را به ابعاد کوچکتر تبدیل میکند.
مواد خروجی پس از عبور از سرند بررسی میشوند.
این ترکیب برای تولید مصالح با اندازه مشخص و کاهش ذرات نامتناسب در محصول نهایی مناسب است.

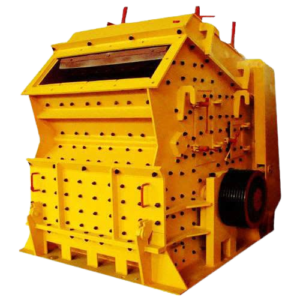

کوبیت در مدار بسته
کوبیت از نیروی ضربهای برای کاهش ابعاد سنگ استفاده میکند و در برخی خطوط بهعنوان بخش اصلی خردایش قرار میگیرد.
پس از خروج مواد، سرند وظیفه جداسازی را انجام میدهد. خوراک درشت نیز از مسیر برگشت دوباره وارد محفظه میشود.
وضعیت چکشها، سندانها و لاینرها روی راندمان این مجموعه تأثیر دارد. همچنین جنس و میزان سایندگی سنگ باید هنگام انتخاب این دستگاه مورد توجه قرار گیرد.
کاربردهای مدار بسته
این سیستم در بخشهای مختلف صنعت معدن و تولید مصالح کاربرد دارد. برخی از مهمترین موارد استفاده آن عبارتاند از:
تولید شن و ماسه
در کارخانههای تولید مصالح، اندازه محصول اهمیت زیادی دارد.
فرآوری مواد معدنی
در واحدهای فرآوری، کاهش ابعاد ماده اولیه یکی از مراحل مهم آمادهسازی است. جداسازی دقیقتر میتواند خوراک مناسبتری برای مراحل بعد فراهم کند.
تولید مصالح ساختمانی
مصالح مورد استفاده در بتن، آسفالت و عملیات عمرانی باید محدوده اندازه مشخصی داشته باشند. استفاده از این ساختار میتواند به دستیابی به محصولی یکنواختتر کمک کند.
تأثیر ویژگی سنگ بر عملکرد سیستم
نوع ماده ورودی تأثیر مستقیمی بر میزان استهلاک و نحوه عملکرد تجهیزات دارد. سنگهای سخت و ساینده فشار بیشتری به قطعات وارد میکنند و معمولاً به اجزای مقاومتری نیاز دارند.
فک، چکش، لاینر، منتل و کانکیو باید بر اساس مشخصات خوراک انتخاب شوند. علاوه بر سختی، میزان رطوبت و چسبندگی مواد نیز اهمیت دارد؛ زیرا خوراک مرطوب میتواند روند جداسازی در سرند را تحت تأثیر قرار دهد.
